建筑物中的大量熱量是通過墻體散失的,所以現(xiàn)在的建筑都需經(jīng)保溫處理。建筑物外墻保溫構(gòu)造體系可簡單分為外保溫和內(nèi)保溫兩種,而其中由于外保溫能克服后者在應(yīng)用時的種種缺陷,而使外墻外保溫體系成為發(fā)展的必然趨勢。
采用外保溫系統(tǒng)的優(yōu)點主要有:
1. 外保溫材料對主體結(jié)構(gòu)有保護(hù)作用,可延長建筑物壽命。 2. 可消除或減弱熱橋的影響。 3. 增加墻體熱穩(wěn)定性,避少室內(nèi)溫度出現(xiàn)較大波動。 4. 舊房改造時,可減少對住戶的干擾。
5. 現(xiàn)房再裝修時,不會破壞保溫結(jié)構(gòu)。 6. 外保溫具有相當(dāng)高的經(jīng)濟(jì)效益;有投入小,長期效益高的優(yōu)點。
擠塑板不僅可以適用于各種類型墻體結(jié)構(gòu)的保溫隔熱,而且還可以增強(qiáng)墻體耐用性,為墻體裝飾提供平滑表面。同時亦可作為水泥質(zhì)涂層的基料。

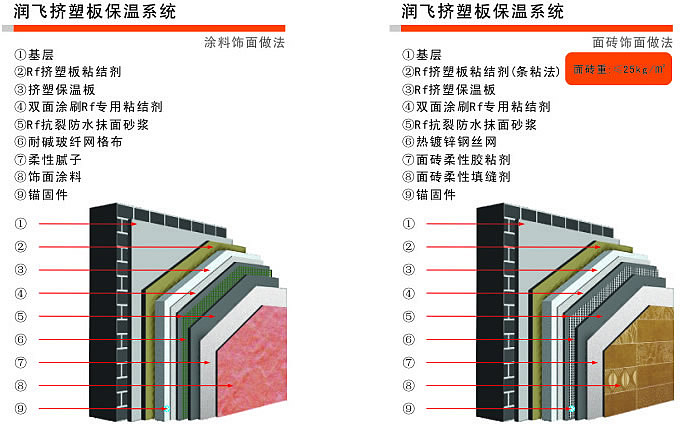

擠塑板墻體保溫結(jié)構(gòu):

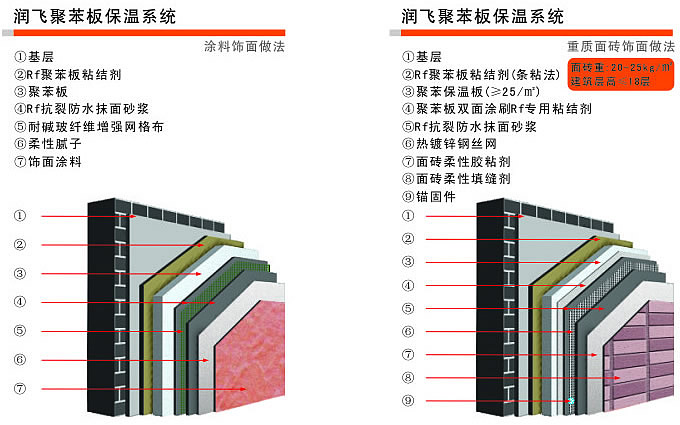

聚苯板墻體保溫結(jié)構(gòu):

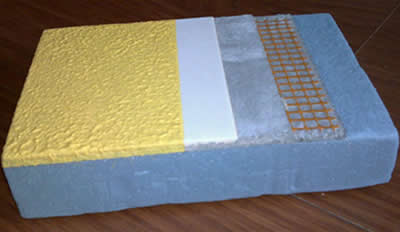

擠塑板外墻保溫施工工藝的應(yīng)用:
近幾年,建筑外墻外保溫系統(tǒng)的優(yōu)點越來越多的被設(shè)計、施工、監(jiān)理人員接受和推廣應(yīng)用,成為實施建筑節(jié)能工作的主導(dǎo)技術(shù)。然而,在實際的工程建設(shè)中,許多人對外墻外保溫系統(tǒng)的抗風(fēng)性能、牢固性和耐久性能仍然持有懷疑態(tài)度,其中,當(dāng)心開裂或脫落是最主要的表現(xiàn)。目前,建筑節(jié)能市場上大量推廣采用的擠塑聚苯板(XPS)外墻外保溫體系,在施工工藝上采用粘、釘結(jié)合的固定方式將擠塑聚苯板固定在墻體的外表面,克服了外保溫系統(tǒng)粘貼不牢,容易脫落的致命弱點,為該系統(tǒng)的推廣應(yīng)用找到了突破口。
1、施工工藝。擠塑泡沫板外保溫施工工藝包括基層墻體處理、粘貼擠塑板、鉆孔及安裝固定件、鋪貼耐堿玻璃纖網(wǎng)格布、抹聚合物砂漿保護(hù)層和飾面等工序;鶎犹幚頃r,必須徹底清除基層墻體表面的浮塵、油污、脫模劑、空鼓及風(fēng)化物等材料;對舊房保溫改造工程,要將原有外飾面層清除,基層墻體修補(bǔ)平整。當(dāng)基層不具備粘結(jié)條件時,應(yīng)全部采用機(jī)械固定方式,每平方米固定件為6-9個。專用粘結(jié)劑是采用干混砂漿加水?dāng)嚢瓒傻,粘結(jié)劑的配置只許加入凈水,不得加入其它添加物,配制好的粘結(jié)劑宜在1小時內(nèi)用完。擠塑板切割時,尺寸允許誤差為+1.5mm,粘貼在外墻上時要互相靠緊,用專用粘結(jié)劑粘牢,以避免室內(nèi)外環(huán)境中的水蒸汽由于板縫的存在形成通路,影響保溫效果。為保證粘結(jié)牢固,粘結(jié)方法可采取條粘法和條點法。條粘時,將專用粘結(jié)劑水平方向均勻地抹在擠塑板上,條寬10mm,厚度10mm,中距50mm。條點時,在每塊擠塑板沿周邊抹寬50mm,厚度10mm的專用粘結(jié)劑,再在擠塑板分格區(qū)內(nèi)抹直徑為100mm,厚度為10mm的灰餅(同條粘),抹好專用粘結(jié)劑的擠塑板要迅速粘貼在墻面上,以防止表面結(jié)皮而失去粘結(jié)作用,在擠塑板側(cè)面不得涂抹專用粘結(jié)劑。
擠塑板粘貼上墻后,應(yīng)用靠尺壓平,保證其平整度及粘貼牢固,因切割不直形成的縫隙,要用擠塑板條塞入并磨平。粘貼時應(yīng)分段自下而上沿水平方向橫向鋪貼,每排板應(yīng)錯縫1/2板長,局部最小錯縫不得小于100mm。安裝固定件要在擠塑板粘貼8小時后開始,并在其后24小時內(nèi)完成。該系統(tǒng)的膨脹釘采用優(yōu)質(zhì)工程塑料制作,尾部有設(shè)計獨特的回擰錨固結(jié)構(gòu),適用溫度范圍-40℃-80℃;自攻螺絲采用高強(qiáng)度結(jié)構(gòu)鋼及防銹性能優(yōu)異的灰磷鍍層工藝。要用沖擊鉆在基層墻體上鉆10mm孔,并深入墻體60mm,以確保牢固可靠。自攻螺絲應(yīng)擰緊并將工程塑料膨脹釘?shù)尼斆迸c擠塑板表面齊平或略擰入一些,確保膨脹釘?shù)奈膊炕財Q,使其與基層墻體充分錨固。
2、施工中應(yīng)注意的問題。在空調(diào)機(jī)室外支架安裝時,空調(diào)安裝板及空調(diào)穿線孔應(yīng)提前預(yù)留,以免日后安裝時破壞外保溫層。另外,施工過程中腳手架眼在拆除腳手架后注意堵塞,腳手架眼宜留設(shè)成圓形,最后剪一塊大小相同的外保溫板粘貼牢固。
擠塑板、聚苯板保溫節(jié)能系統(tǒng)(施工流程)
施工要點
保溫板與墻體粘結(jié)面積應(yīng)不小于30%,板四周一圈應(yīng)粘嚴(yán),不露縫,并嚴(yán)格保證粘結(jié)劑的抗拉抗剪強(qiáng)度聚苯板的密度應(yīng)≥8kg/m³以增強(qiáng)聚苯板的抗壓剪強(qiáng)度,但聚苯板的傳熱系數(shù)仍應(yīng)≤0.041w/m.k。
基層處理
待做保溫部位的墻體,要首先清理原墻面,剔鑿部位用水泥砂漿找平,按現(xiàn)行外墻標(biāo)準(zhǔn)檢測其平整及垂直度,用2米靠尺檢查,最大偏差應(yīng)小于4mm,超差部分應(yīng)剔鑿或用水泥砂漿補(bǔ)平。舊房進(jìn)行外保溫施工時應(yīng)徹底清理不能保證粘結(jié)強(qiáng)度的原外墻面層(爆皮、粉化、松動的原裝飾面層、出現(xiàn)裂縫空鼓的抹灰面層)修補(bǔ)缺陷,加固找平。伸出墻面的(設(shè)備、管道)聯(lián)結(jié)件己安裝完畢,并保留外保溫施工的余地。門窗洞口經(jīng)過驗收,洞口尺寸位置達(dá)到設(shè)計的質(zhì)量要求;門窗框或輔框應(yīng)己立完。
彈控制線
根據(jù)建筑立面設(shè)計和外墻外保溫技術(shù)要求,在墻面彈出外門窗水平、垂直控制線及伸縮縫線、裝飾縫線等。
掛基準(zhǔn)線
在建筑外墻大角(陽角、陰角)及其他必要處掛垂直基準(zhǔn)鋼線,每個樓層適當(dāng)位置掛水平線,以控制聚苯板的垂直度和平整度。
配制粘結(jié)砂漿
RF保溫板專用粘結(jié)砂漿,按比例調(diào)配,約攪拌5分鐘,直到攪拌均勻,且稠度適中,保證RF粘結(jié)砂漿有一定粘度,將配制好的砂漿靜置10分鐘,再攪拌即可使用,調(diào)好的砂漿應(yīng)在3小時內(nèi)用完,可用乳液調(diào)節(jié)砂漿的稀稠度,嚴(yán)禁私自加入其它任何非廠家提供的材料,如水泥、砂及其它聚合物等。
粘結(jié)XPS、EPS板
外保溫用擠塑板、聚苯板尺寸為600mmx900mm、600mmx1200mm兩種,根據(jù)待貼面積的大小或形狀,用工具刀切割XPS、EPS板,必須注意切口與板面垂直,整塊墻面的邊角處應(yīng)用最小尺寸超300mm的保溫板,保溫板的拼縫不得正好留在門窗口的四角處。排板時按水平順序排列,上下錯縫粘貼,陰陽角處應(yīng)做錯茬處理。墻體邊及孔洞邊的保溫板上預(yù)貼窄幅網(wǎng)格布,其寬度約為200mm,翻包部分寬度80mm,根據(jù)工程特點,粘貼XPS、EPS可采用點框法或條粘,用缺口饅刀將RF粘結(jié)砂漿垂直均勻的粘在XPS、EPS板上。涂好后立即將XPS、EPS板粘貼在墻上。XPS、EPS板粘貼到墻上以后,用2米靠尺壓平,保證其平整程度和粘貼牢固。粘板時注意清除板邊溢出的膠漿使板與板之間無碰頭灰。板縫拼嚴(yán),縫寬超過2mm時用相應(yīng)厚度的擠塑片、聚苯片填塞。拼縫高差不大于1.5mm否則應(yīng)用砂紙或?qū)S么蚰C(jī)具打磨平整,打磨動作應(yīng)用輕柔的圓周運動,不要沿著與XPS、EPS的接縫平行的方向的打磨,打磨后應(yīng)用刷子或壓縮空氣將打磨操作產(chǎn)生的碎屑和其它浮灰清理干凈。對于飾面是涂料的保溫板粘貼面積不得低于30%,對于飾面是瓷磚保溫板的粘貼面積不得低于50%。
錨固件安裝
最少應(yīng)在粘貼EPS板的粘結(jié)砂漿使用72小時以后,才能進(jìn)行錨固件的安裝,錨固件的用量≥4個/㎡。RF保溫抗裂砂漿按比例調(diào)配,約攪拌5分鐘,直到攪拌均勻,且稠度適中,保證RF保溫抗裂砂漿有一定粘度,將配制好的砂漿靜置10分鐘,再攪拌即可使用,調(diào)好的砂漿應(yīng)在2小時內(nèi)用完,可用乳液調(diào)節(jié)砂漿的稀稠度,嚴(yán)禁私自加入其它任何非廠家提供的材料,如水泥、砂及其它聚合物等。
抹底層保溫抗裂砂漿
聚苯板安裝完畢檢查驗收后用RF保溫抗裂砂漿(單組份)進(jìn)行抹灰。抹灰分底層和面層兩次。將攪拌好的保溫抗裂砂漿均勻的抹在聚苯板表面,厚度2—3mm同時將翻包網(wǎng)格布壓入砂漿中,具體做法參見陰陽角做法和洞口做法。
貼壓網(wǎng)格布
將網(wǎng)格布繃緊后貼于底層罩面砂漿上,用抹子由中間向四周把網(wǎng)格布壓入砂漿的表層,要平整壓實,嚴(yán)禁網(wǎng)格布皺褶。網(wǎng)格布不得壓入過深,表面必須暴露在底層砂漿之外。鋪貼遇有搭接時,必須滿足橫向100mm、縱向80mm的搭接長度要求。
抹面層保溫抗裂砂漿
在底層保溫抗裂砂漿凝結(jié)前再抹一道保溫抗裂砂漿,厚度1~2mm,僅以覆蓋網(wǎng)格布、微見網(wǎng)格布輪廓為宜(即露紋不露網(wǎng))。面層砂漿忌不停揉搓,以免形成空鼓。砂漿抹灰施工間歇應(yīng)在自然斷開處,方便后續(xù)施工的搭接如伸縮縫、陰陽角、挑臺等部位。在連續(xù)墻面上如需停頓,面層砂漿不應(yīng)完全覆蓋已鋪好的網(wǎng)格布,需與網(wǎng)格布、底層砂漿呈臺階接茬,留茬間距不小于150mm。以免網(wǎng)格布搭接處平整度超出偏差。
縫的處理
外墻外保溫可設(shè)置伸縮縫、裝飾縫。在結(jié)構(gòu)沉降縫、溫度縫處也應(yīng)做相應(yīng)處理,具體做法參見變形縫做法和裝飾線條做法。留設(shè)伸縮縫時,分格條應(yīng)在進(jìn)行抹灰工序時就放入,待砂漿初凝后起出,修整縫邊。縫內(nèi)填塞發(fā)泡聚乙烯圓棒(條)作背襯,直徑或?qū)挾葹榭p寬的1.3倍,再分兩次勾填建筑密封膏,深度為縫寬的50~70%。沉降縫與溫度縫根據(jù)縫寬和位置設(shè)置金屬蓋板,以射釘或螺絲緊固。具體做法參見變形縫做法。
加強(qiáng)層做法
考慮首層與其它需加強(qiáng)部位的抗沖擊要求,在標(biāo)準(zhǔn)外保溫做法基礎(chǔ)上加鋪一層網(wǎng)格布,并再抹一道抹面砂漿罩面以提高抗沖擊強(qiáng)度。在這種雙層網(wǎng)格布做法中,底層網(wǎng)格布可以是標(biāo)準(zhǔn)網(wǎng)格布,也可以是質(zhì)量更大、強(qiáng)度更高的增強(qiáng)網(wǎng)格布,以滿足設(shè)計要求的抗沖擊強(qiáng)度為原則。加強(qiáng)部位抹面砂漿總厚度宜為5~7mm。在同一塊墻面上,加強(qiáng)層做法與標(biāo)準(zhǔn)層做法間應(yīng)留伸縮縫。
裝飾線條做法
裝飾縫應(yīng)根據(jù)建筑設(shè)計立面效果處理成凹形或凸型。凸型稱為裝飾線,以聚苯板來體現(xiàn)為宜,此處網(wǎng)絡(luò)布與抹面砂漿不斷開。粘貼聚苯板時,先彈線標(biāo)明裝飾線條位置,將加工好的聚苯板線條粘于相應(yīng)位置。線條突出墻面超過100mm時,需加設(shè)機(jī)械固定件。線條表面按普通外保溫抹灰做法理。凹型稱為裝飾縫,用專用工具在聚苯板上刨出凹槽再抹防護(hù)層砂漿。參見裝飾線做法。
外飾面涂料做法
待抹灰基面達(dá)到涂料施工要求時可進(jìn)行涂料施工,施工方法與普通墻面涂料工藝相同。建議使用配套的ELE益而麗專用彈性涂料或其他與外保溫系統(tǒng)相容的涂料。
飾面磚做法
當(dāng)設(shè)計要求局部外飾面為面磚時,選用密度不小于25kg/ m³、導(dǎo)熱系數(shù)不大于0.041w/m.k的聚苯板,粘貼面積不小于50%。貼磚高度不宜超過6m。每個樓層間安裝金屬或塑料制成的托架。
飾面磚與外保溫復(fù)合墻體的粘結(jié)強(qiáng)度必須符合JGJll0—97《建筑工程飾面磚粘結(jié)強(qiáng)度檢驗標(biāo)準(zhǔn)》的要求。
保溫板專用粘結(jié)砂漿
一、產(chǎn)品簡介
潤飛外墻保溫節(jié)能系統(tǒng),有著多年的化工科研及應(yīng)用基礎(chǔ)的潤飛化工實驗室,集合了國內(nèi)外聚合物的領(lǐng)先科技,經(jīng)過多年的優(yōu)化設(shè)計和實際應(yīng)用,精作而成的符合現(xiàn)代需要的環(huán)保節(jié)能建筑保溫材料。聚苯板粘接砂漿由可再復(fù)水固體乳液、高強(qiáng)度水泥、石英沙等配置而成,其主要用于RF外墻保溫材料如聚苯板、擠塑板等與基層的粘結(jié)。
二、產(chǎn)品特點
添加特殊材料讓粘結(jié)砂漿形成RF專有的核殼透氣結(jié)構(gòu),適應(yīng)南方多雨氣候;采用高強(qiáng)度固體乳液,增加粘接強(qiáng)度,提高抗風(fēng)壓等級,從容適用臺風(fēng)地區(qū)。
三、產(chǎn)品性能
技術(shù)指標(biāo)檢驗項目 |
標(biāo)準(zhǔn)要求 |
檢驗結(jié)果 |
粘結(jié)強(qiáng)度 |
與水泥砂漿,Mpa |
常溫狀態(tài) |
≥0.70 |
1.0 |
耐水 |
≥0.50 |
0.7 |
與聚苯板(18kg/m³),Mpa |
常溫狀態(tài) |
≥0.1或聚苯板破壞 |
聚苯板破壞 |
耐水 |
≥0.1或聚苯板破壞 |
聚苯板破壞 |
|
可操作時間 |
≥2 |
≥2.5 |
四、施工要求
基層表面平整、堅實、清潔。RF聚苯板粘接砂漿,比例為粉料:水=4.5:1(重量比),用手持式電動攪拌器,約攪拌5分鐘,直到攪拌均勻,且稠度適中,以保證RF粘接砂漿有一定粘度,將配制好的砂漿靜置10分鐘,再攪拌即可使用,調(diào)好的砂漿應(yīng)在3小時內(nèi)用完,可用乳液調(diào)節(jié)砂漿的稀稠度,嚴(yán)禁私自加入其它任何非廠家提供的材料,如水泥、砂及其它聚合物等。如施工中突遇降雨,應(yīng)采取有效措施,避免雨水沖刷墻面。
五、儲存運輸
本產(chǎn)品儲存運輸時注意防濕防潮,避免淋雨。存放時請采用防潮墊板。產(chǎn)品在干燥環(huán)境下儲存期為6個月。本品屬無毒無味無污染、不燃不爆產(chǎn)品,運輸時可按一般貨物辦理。
抗 裂 砂 漿
一、產(chǎn)品簡介
RF外墻保溫節(jié)能系統(tǒng),在有著多年的化工科研及應(yīng)用基礎(chǔ)的潤飛化工試驗室,集合了國內(nèi)外聚合物的領(lǐng)先科技,經(jīng)過多年的優(yōu)化設(shè)計和實際應(yīng)用,精作而成的符合現(xiàn)代需要的環(huán)保節(jié)能建筑保溫材料。RF保溫抗裂砂漿由國際頂級公司可再復(fù)水彈性固體乳液、多種高強(qiáng)度纖維、抗裂填料、水泥、石英沙等配制而成,其主要用于RF外墻保溫系統(tǒng)的面層保護(hù),在實際施工中配合抗堿玻纖網(wǎng)格布或渡層鋼絲網(wǎng)一道使用,形成柔性抗裂高強(qiáng)度保護(hù)層。
二、產(chǎn)品特點
添加特殊材料讓粘結(jié)砂漿形成RF專有的核殼透氣結(jié)構(gòu),適應(yīng)南方多雨氣候;采用優(yōu)質(zhì)彈性固體乳液,提高柔性和抗風(fēng)壓等級,專業(yè)抗裂配方,還可用于高抗裂要求的墻體抗裂處理。
三、產(chǎn)品性能
技術(shù)指標(biāo)檢驗項目 |
標(biāo)準(zhǔn)要求 |
檢驗結(jié)果 |
拉伸粘結(jié)強(qiáng)度,MPa,與
18kg/m³ |
常溫狀態(tài) |
≥0.1或聚苯板破壞 |
聚苯板破壞 |
耐水 |
≥0.1或聚苯板破壞 |
聚苯板破壞 |
耐凍融 |
≥0.1或聚苯板破壞 |
聚苯板破壞 |
抗裂性 |
厚度5mm以下無裂紋 |
無裂紋 |
柔韌性 |
抗壓強(qiáng)度/抗折強(qiáng)度(水泥基) |
≤3.0 |
2.6 |
開裂應(yīng)變(無水泥基)% |
≥1.5 |
1.8 |
可操作時間 |
≤2 |
≥2.5 |
|
|
|
|
|
四、施工要求
RF保溫抗裂砂漿配制比例為粉料:水=4:1(重量比),用手持式電動攪拌器,約攪拌5分鐘,直到攪拌均勻,且調(diào)度適中,以保證RF保溫抗裂砂漿有一定粘度,將配制好的砂漿靜置10分鐘,再攪拌即可使用,調(diào)好的砂漿應(yīng)在3小時內(nèi)用完,可用乳液調(diào)節(jié)砂漿的稀稠度,嚴(yán)禁私自加入其它任何非廠家提供的材料,如水泥、砂及其它聚合物等。如施工中突遇降雨,應(yīng)采取有效措施,避免雨水沖刷墻面。
五、儲存運輸
本產(chǎn)品儲存運輸時注意防濕防潮,避免淋雨。存放時請采用防濕墊板。產(chǎn)品在干燥環(huán)境下儲存期為6個月。本品屬無毒無為無污染、不燃不爆產(chǎn)品,運輸時可按一般貨物辦理 |
